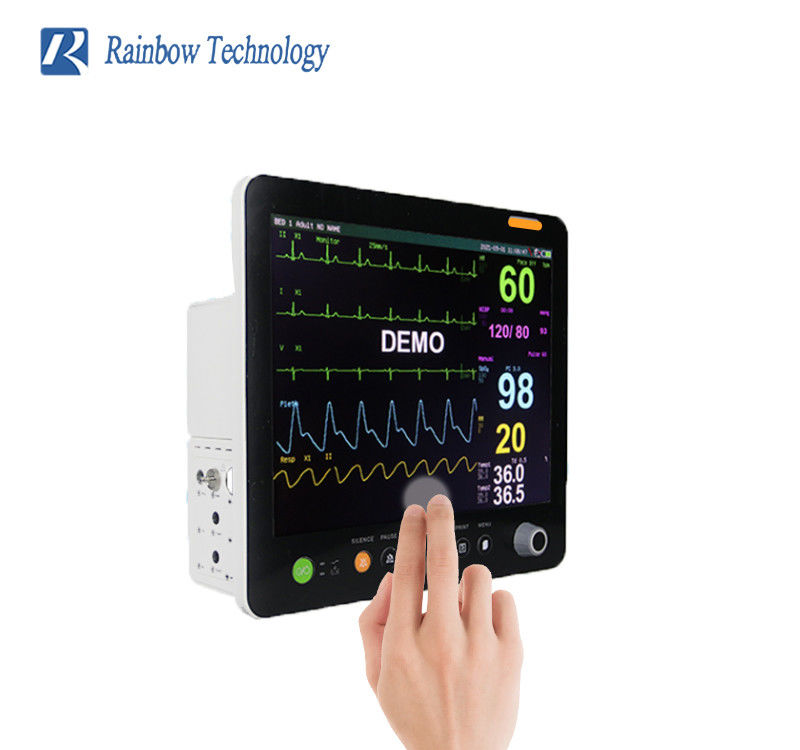

شاشة كبيرة عالية السعة 15 بوصة متعددة المعلمات مراقبة المريض

باختصار المنتج

1.اللوحة الرئيسية ARM9 + وحدة شاشة 7in1 ؛استنادًا إلى نظام Linux المدمج ، تتميز الشاشة بالحجم الصغير والتكامل العالي والطاقة المنخفضة والأداء العالي 2 تشمل المعلمات ECG ، التنفس ، NIBP ، درجة الحرارة المزدوجة ، SpO2 ، معدل النبض ، IBP المزدوج ، CO₂ إلخ. 3.Unique إنذار صوت الإنسان 4. full الرقمية spO2 التكنولوجيا مع الأداء الممتاز في نضح وحركة منخفضة 5- تشمل مراقبة مخطط كهربية القلب تحليل عدم انتظام ضربات القلب وحساب ST وتحليل السرعة 6. محمي ضد الرجفان ، ESU وقطعة أثرية كهربائية عضلية 7.NIBP لديها حماية مزدوجة فوق الضغط ، يمكن أن تعمل بشكل صحيح في ظل بيئة قاسية لحماية المريض 8. الإنذار الصوتي البشري يساعد المستخدم على تحديد مصدر الإنذارات 9. ميزة الإنذار الكامل تشمل 3 مستويات إنذار ، صوت التنبيه ، ضوء التنبيه ورسالة التنبيه على الشاشة 10. الحد الأقصى لمراجعة الاتجاه 720 ساعة ، 1000 مراجعة NIBP ، 2 ساعة مراجعة الموجة الكاملة و 200 مراجعة حدث التنبيه 11. يمكن للشبكة المدمجة الاتصال بخادم الشاشة المركزي 12.دعم منفذ USB إخراج بيانات قرص USB وبرنامج PRS لمراجعة بيانات المريض 13.USB WIFI وحدة تدعم الشاشة المركزية اللاسلكية 14. شاشة تعمل باللمس اختيارية لواجهة مستخدم أفضل شاشة LCD مقاس 15 بوصة عالية الدقة ، مزودة بشاشة بخط كبير





تخصيص

تحذير

قد لا يفي جهاز مراقبة المريض بمواصفات الأداء الخاصة به إذا تم تخزينه أو استخدامه خارج الصانع'درجة الحرارة والرطوبة المحددة.

1.1 تصنيف

معدات من النوع الأول المضاد للصدمات الكهربائية

جهاز إزالة الرجفان من الدرجة الكهربية المضادة للصدمات الكهربائية

1.2 أccordant سقياسي

توجيه الأجهزة الطبية 93/42 / EEC
EN60601-1: 2005 أو IEC60601-1: 2005	المعدات الطبية الكهربائية ، الجزء الأول: الاشتراطات العامة للسلامة
EN60601-1-1 أو IEC60601-1-1	المعدات الطبية الكهربائية ، الجزء 1-1: المتطلبات العامة للسلامة ، المعيار الإضافي: متطلبات السلامة للأنظمة الكهربائية الطبية
IEC60601-1-4	المعدات الطبية الكهربائية ، الجزء 1-4: المتطلبات العامة للسلامة ، المعيار الإضافي: الأنظمة الطبية الكهربائية القابلة للبرمجة
IEC60601-2-49	المعدات الطبية الكهربائية ، الجزء 2-49: متطلبات خاصة لسلامة معدات مراقبة المريض متعددة الوظائف
IEC 60601-1-2: 2007	التوافق الكهرومغناطيسي ، المعدات الطبية الكهربائية
ISO 21647: 2009	المعدات الكهربائية الطبية - متطلبات خاصة للسلامة الأساسية والأداء الأساسي لأجهزة مراقبة الغازات التنفسية

1.3 سلطة إمداد

100 ~ 240 فولت تيار متردد ، 50/60 هرتز ، Pmax = 60 فولت أمبير

1.4 بطارية

بطارية ليثيوم قابلة للشحن 2200 مللي أمبير 14.8 فولت

وقت التشغيل بعد الشحن الكامل أكثر من 1.5 ساعة

سيكون وقت التشغيل بعد الإنذار الأول لبطارية منخفضة حوالي 5 دقائق

الحد الأقصى لوقت الشحن أقل من 6 ساعات.

1.5 بيئة

درجة حرارة

العمل 0 ~ 40 درجة مئوية ، 5 ~ 40 درجة مئوية مع CO₂

التخزين -20 ~ 50 درجة مئوية

رطوبة

العمل 15٪ - 90٪

التخزين 15٪ - 90٪ (بدون تخثر)

1.6 واجهة الإشارة

مقبس واجهة الشبكة القياسية RJ45

منفذ USB

1.7 تخطيط كهربية القلب

1.7.1 قيادة مقصيدة

5 وصلات ، I ، II ، III ، AVR ، AVL ، AVF ، V.

1.7.2 ربح

´2.5 مم / بالسيارات ، 5.0 مم / بالسيارات ، 10 مم / بالسيارات ، 20 مم / بالسيارات

1.7.3 معدل ضربات القلب

نطاق القياس:

البالغ 15 ~ 300 نبضة في الدقيقة

حديثي الولادة / الأطفال 15 ~ 350 نبضة في الدقيقة

دقة ± 1٪

القرار 1 نبضة في الدقيقة

1.7.4 حساسية

> 200 ميكرو فولت PP

1.7.5 معاوقة المدخلات التفاضلية

> 5 م أوم

1.7.6 CMRR

وضع التشخيص> 90 ديسيبل

وضع الشاشة> 110 ديسيبل

وضع الجراحة> 110 ديسيبل

1.7.7 جهد موازنة القطب

± 300 مللي فولت

1.7.8 التسرب الحالي

<10 μA

1.7.9 سرعة نبض يكشف

النطاق ± 2 ～ ± 700mV

العرض 0.1 ～ 2 مللي ثانية

وقت الصعود 10 100µs

1.7.10 سرعة نبض الرفض

النطاق ± 2 ～ ± 700mV

العرض 0.1 ～ 2 مللي ثانية

وقت الصعود 10 100µs

1.7.11 استعادة خط الأساس

أقل من 3 ثوانٍ بعد إزالة الرجفان.

1.7.12 نطاق الإشارة

± 5 مللي فولت ص

1.7.13 عرض النطاق

الجراحة 1 ~ 20 هرتز

مراقبة 0.5 ~ 40 هرتز

التشخيص 0.05 ~ 130 هرتز

1.7.14 إشارة المعايرة

1 مللي فولت ص ، دقة ± 5٪

1.7.15 شارع قياس

النطاق -2.0 ~ +2.0 بالسيارات

الدقة -0.8mV ～ + 0.8mV: ± 0.02mV أو ± 10٪ ، أيهما أكبر

نطاق آخر: غير محدد

1.8 صالتجسس

1.8.1 طريقة

المقاومة بين RA-LL أو RA-LA

1.8.2 معاوقة المدخلات التفاضلية

> 2.5 ميغا أوم

1.8.3 نطاق مقاومة التنفس

0.3 ~ 3Ω

1.8.4 نطاق مقاومة القاعدة

من 200 إلى 2000 درجة

1.8.5 عرض النطاق

0.3 ~ 2 هرتز

1.8.6 ربح

´0.25 ، 0.500 ، ´1 ، ´2 ، ´4

1.8.7 ردالري معدل

نطاق القياس

البالغ 0 ~ 120 نبضة في الدقيقة

حديثي الولادة / الأطفال 0 ~ 150 BrPM

القرار 1 BrPM

الدقة 0 6 BrPM: غير محدد

7 ～ 150 BrPM: ± 2 BrPM أو ± 2٪ ، استخدم الأكبر

مصدر إلهام الحالي <300 µA RMS كحد أقصى

1.8.8 أبنEA إنذار

10 ~ 40 ثانية

1.9 نأناBP

1.9.1 طريقة

قياس الذبذبات

1.9.2 أناوضع أسور

يدوي ، تلقائي ، STAT

1.9.3 قياسه الفاصل الزمني في الوضع التلقائي

1،2،3،4،5،10،15،30،60،90،120،180،240،480 دقيقة

1.9.4 قياسه الفترة في وضع STAT

5 دقائق

1.9.5 نطاق معدل النبض

40 ~ 240 نبضة في الدقيقة

1.9.6 قياسه ومدى التنبيه

وضع الكبار

SYS 40 ~ 280 مم زئبق

DIA 10 ~ 220 مم زئبق

يعني 20 ~ 240 مم زئبق

وضع طب الأطفال

SYS 40 ~ 220 مم زئبق

DIA 10 ~ 160 مم زئبق

يعني 20 ~ 170 ملم زئبق

وضع حديثي الولادة

SYS 35 ~ 135 مم زئبق

DIA 10 ~ 100 مم زئبق

يعني 20 ~ 110 ملم زئبق

1.9.7 سدقة ضغط tatic

± 3 مم زئبق

1.9.8 الدقة

1 مم زئبق

1.9.9 دقة

الحد الأقصى لمتوسط ​​الخطأ ± 5 مم زئبق

أقصى الانحراف المعياري 8 مم زئبق

1.9.10 حماية من الضغط الزائد

البالغ 300 مم زئبق

طب الأطفال 240 مم زئبق

حديثي الولادة 150 مم زئبق

1.10 سصا₂

1.10.1 قياسعنصر نطاق

0 ~ 100٪

1.10.2 الدقة

1٪

1.10.3 دقة

70٪ ~ 100٪ ± 2٪

0٪ ~ 69٪ غير محدد

1.10.4 معدل النبض

نطاق القياس والتنبيه 20 ~ 250bpm

القرار 1bpm

الدقة ± 3 نبضة في الدقيقة

1.11 تيإمبيراتور

القناة 2

نطاق القياس والتنبيه 0 ~ 50 درجة مئوية

القرار 0.1 درجة مئوية

الدقة (بدون مستشعر) ± 0.1 ℃ (25 - 45 ℃) ، ± 0.2 ℃ (أخرى)

الدقة (تشمل المستشعر) ± 0.2 ℃ (32 ℃ - 42)

± 0.3 ℃ (أخرى)

1.12 ماسيمو سبو 2 (اختياري)

نطاق القياس من 1 إلى 100٪

القرار 1٪

دقة 70 إلى 100٪: ± 2٪ (تقاس بدون حركة في وضع البالغين / طب الأطفال)

70 إلى 100٪: ± 3٪ (تقاس بالحركة في وضع الوليد)

70 إلى 100٪: ± 3٪ (تقاس بالحركة)

0٪ إلى 69٪: غير محدد.

معدل الإنعاش 1 ثانية

الفترة المحدثة 8 ق ، 16 ق

صulse صأكل

نطاق القياس 25 إلى 240 نبضة في الدقيقة

القرار 1 نبضة في الدقيقة

الدقة ± 3 نبضة في الدقيقة (تقاس بدون حركة)

± 5 نبضة في الدقيقة (تقاس بالحركة)

معدل الإنعاش 1 ثانية

الفترة المحدثة 8 ق ، 16 ق

نضح منخفض

الشروط سعة النبض:> 0.02٪

اختراق الضوء:> 5٪

دقة SpO2 ± 2٪

دقة العلاقات العامة ± 3 نبضة في الدقيقة

1.13 نيلكور SpO₂(اختياري)

1.13.1 SpO2

النطاق 0 ～ 100٪

دقة 1٪

دقة 70 ～ 100٪: ± 2٪

<69٪: غير محدد

1.14 IBP (اختياري)

1.14.1 سإنسور

مستشعرات قابلة لإعادة الاستخدام: OHMEDA P23XL أو BD ، متوافق مع EDWARD

مرة واحدة الاستخدام: OHMEDA DT-4812 أو BD ، متوافق مع EDWARD

جهد الإثارة: ＋ 5Vdc ± 2٪

الحساسية: 5uV / V / mmHg

1.14.2 القنوات

2 قنوات

1.14.3 نطاق القياس

-50 ~ 360 (مم زئبق)

1.14.4 الدقة

1 مم زئبق

1.14.5 دقة(لا يوجد جهاز استشعار)

± 2٪ أو ± 1 مم زئبق ، استخدم الأكبر

1.14.6 عرض النطاق

الوضع العادي: تيار مستمر ～ 40 هرتز

الوضع السلس: تيار مستمر ～ 12.5 هرتز

1.15 كو₂(اختياري)

1.15.1 نطاق القياس

0٪ ~ 13٪

1.15.2 الدقة

1 مم زئبق

1.15.3 دقة

± 2 مم زئبق عند <5.0٪ CO₂ (عند ATPS)

1.15.4 معدل التنفس

معدل التنفس: 3 - 150 نبضة في الدقيقة

1.16 غاز (اختياري)

1.16.1 نطاق القياس

ثاني أكسيد الكربون 0 - 15٪

أكسيد النيتروز 0 - 100٪

HAL، ISO، ENF 0-8٪

SEV 0 - 10٪

DES 0 - 22٪

1.16.2 دقة

ثاني أكسيد الكربون ± (0.2٪ ABS + 2٪ REL)

O2 ± (1٪ ABS + 2٪ REL)

N2O ± (2٪ ABS + 2٪ REL)

HAL ، ISO ، ENF ± (0.15٪ ABS + 2٪ REL)

SEV ± (0.15٪ ABS + 2٪ REL)

DES ± (0.15٪ ABS + 2٪ REL)

1.16.3 معدل التنفس

معدل التنفس: 0-150 نبضة في الدقيقة ، ± 1 نبضة في الدقيقة

1.17 شاشة تعمل باللمس (اختياري)

1.17.1 مروح

4 سلك المقاوم

1.17.2 بحجم

12.1 بوصة

1.18 مسجل (اختياري)

عرض الورق 48 ملم

سرعة 25/50 مم / ثانية

قناة موجة 3 قنوات
